ENCAISSEUSE SEMI AUTOMATIQUE STMCART 400

Besoin d'aide?

19 Rue El-Messaoudi
Choutrana III La Soukra , Ariana

Tél: +216 98 525 001
Fixe: +216 70 001 688
Email: contact@setim.tn

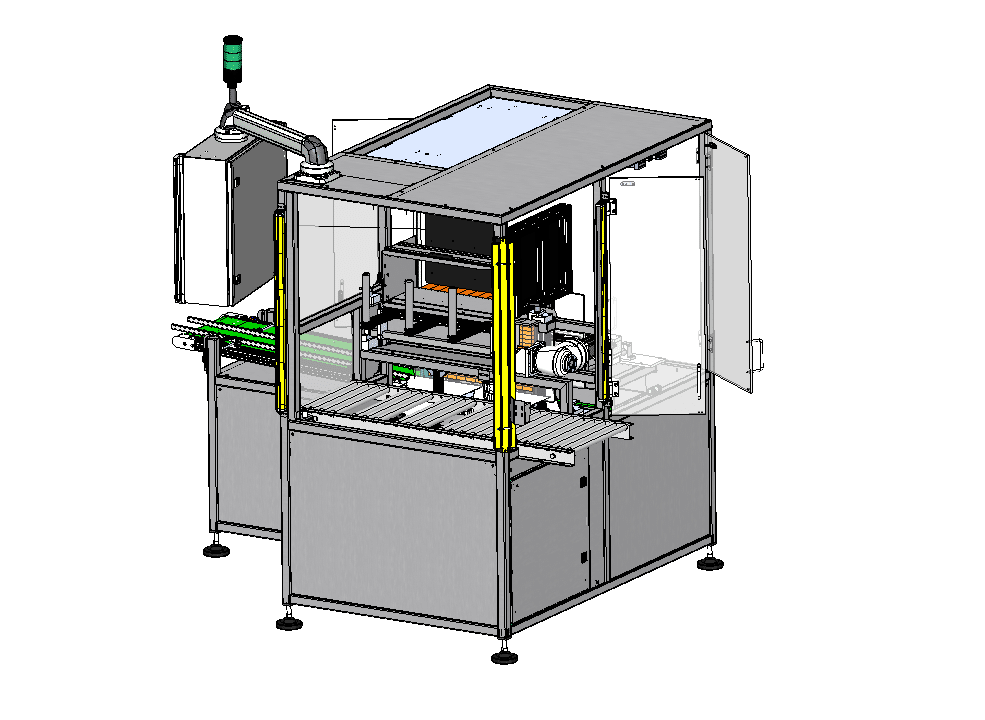

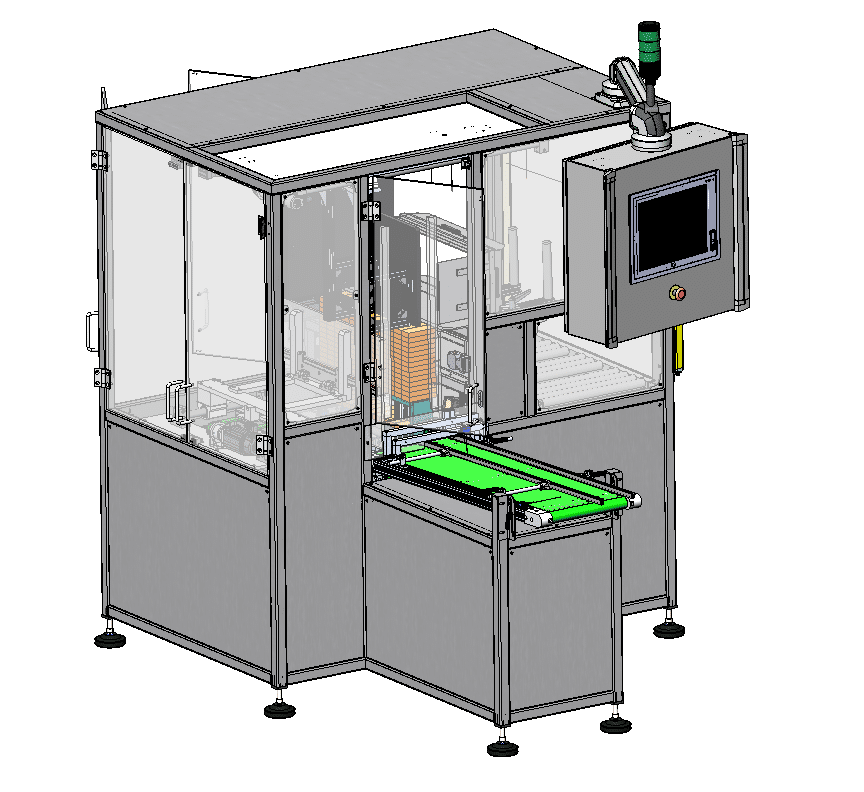

Principe de fonctionnement

C’est une encaisseuse semi-automatique qui sera mise en ligne à la sortie d’une encartonneuse automatique, sa fonction sera d’empiler et de charger les étuis dans une caisse préformée, l’opération de fermeture sera assurée manuellement.

Structure en tubes acier inoxydable avec carénage en tole d’acier inoxydable et plexiglass
Convoyeur d’entrée, Alimentation des produits : Sur transporteur à bande, intégré à la machine (hauteur de chargement : 900 mm).
Système d’empilage avec des vérins pneumatiques
Système de chargement des piles d’étuis dans le carton
Table de sortie avec système de basculement, Sortie des caisses remplies en position couchée, sur table fixe intégrée à la machine. (Hauteur : 1015 mm)
Électrique et automatisme : Armoire électrique, pneumatique et câblage électrique

Application

Le système d’encaissage modèle STM-CART 400 assure le groupage des produits, leur introduction dans une caisse en carton présentée manuellement ouverte.

Avantages

Encombrement compact
Mise au format facile
Peu de pièces de format
Machine et réglage pilotés par servomoteur
Système contrôle par PLC et HMI

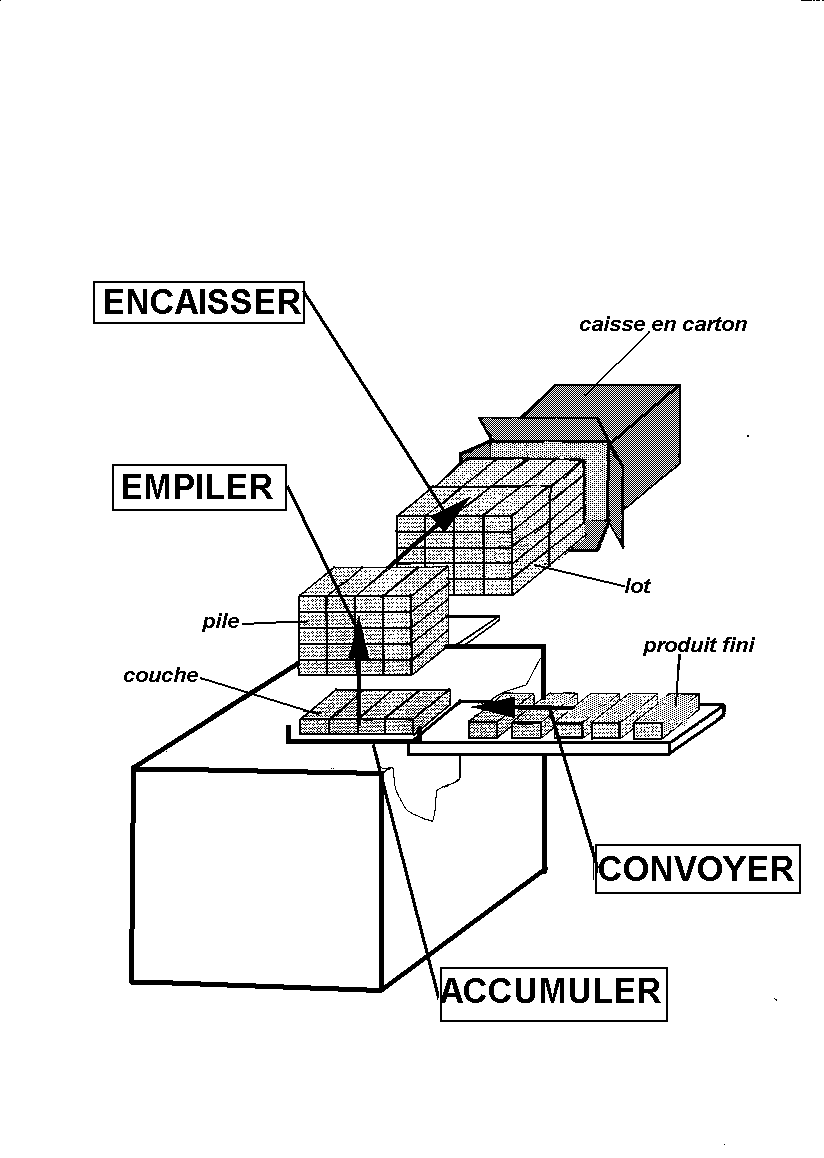

Fonctions

Mise en place de la caisse par l’opérateur sur la trémie
Maintien de la caisse à la verticale via un basculeur
Accumulation d’une rangée d’étuis sur le convoyeur d’entrée
Élévation automatique de la rangée d’étuis pour chargement des différentes couches d’étuis
Transfert des différentes couches d’étuis dans la caisse
Basculement automatique de la caisse pour évacuation par opérateur
